EMB/EMR
- 彎管(C-軸)：伺服驅動，搭配專利行星齒輪傳動系統
-
- 夾模 > 伺服或氣壓驅動
- 導模 > 伺服驅動
- 側輔 > 伺服驅動
-
- 模具換層：
- 平移 > 伺服驅動
- 垂直 > 伺服驅動
- 送料(Y-軸)：伺服驅動，可自行編程
- 轉管(B-軸)：束管 > 氣壓驅動，轉管 > 伺服驅動
- 穿心伺服驅動，含穿心自潤及慢退心
- 機頭旋轉：伺服驅動，可旋轉180°，切換左彎或右彎
-
- 控制器：
- 高階工業用觸控電腦，可執行3D管件成形預視及干涉模擬
- 伺服軸壓力、速度可自行編程
- 含USB連接埠，方便資料存取
- 可轉換手動及自動
- 可轉換英制及公制
- 可轉換X-Y-Z座標值為Y-B-C彎管值
- 可讀取並轉換 igs/stp 圖檔
|

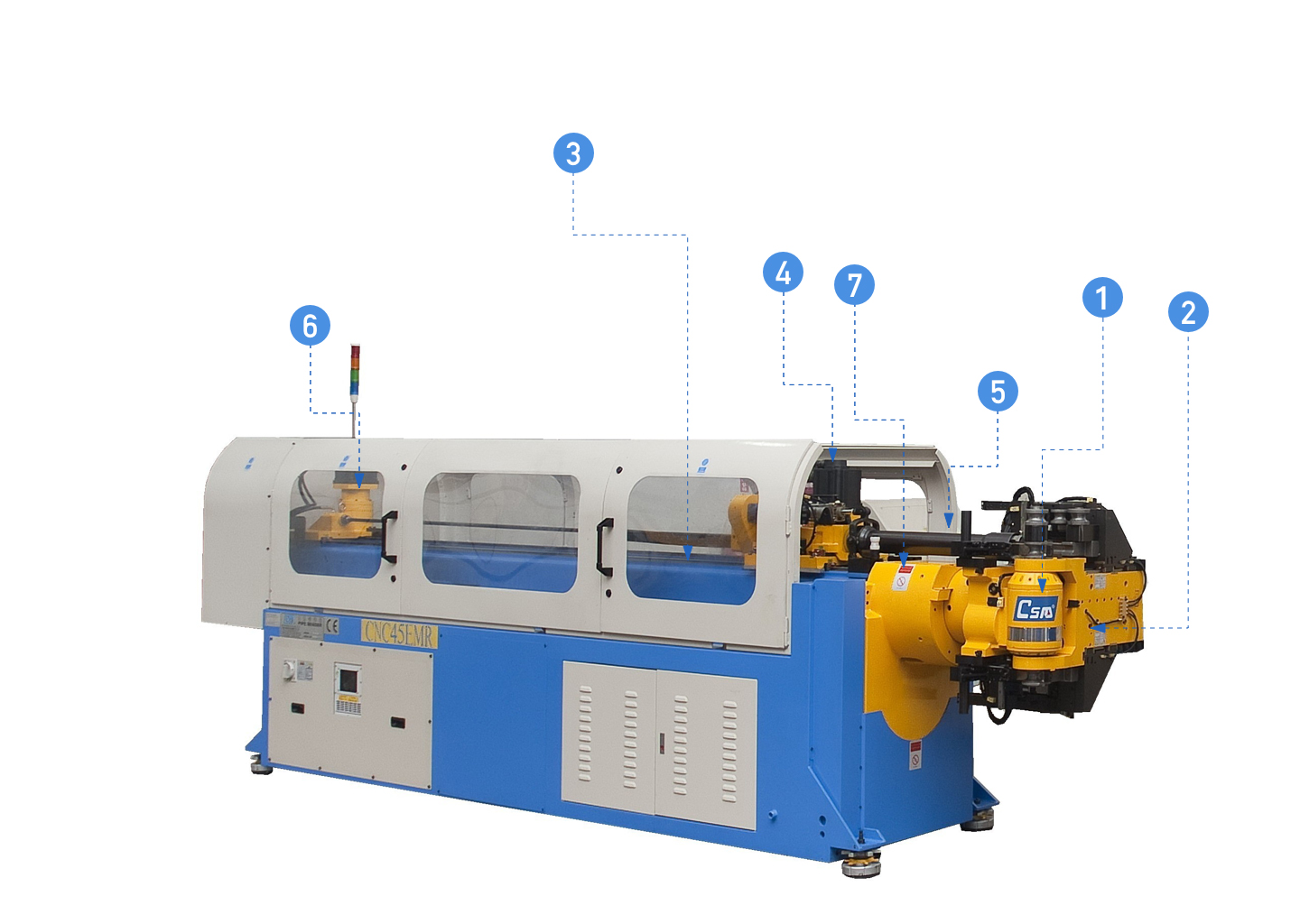

CNC全電式 (CNC left & right hand tube bending machine)
|
|||||||
|
OD 管外徑 |
WT 管厚度 |
CLR 彎管半徑 |
mandrel working distance 穿心有效距離 |
tooling capacity 模層層數 |
roll bending 推彎 |
rear booster 後輔推 |
CSM part no. 機台型號 |
|
15
|
1.5
|
10-55
|
1000
|
3+3
|
|
|
15 EMB
|
|
20
|
1.5
|
10-80
|
1500
|
3+3
|
|
20 EMB
|
|
|
20
|
1.5
|
10-80
|
1500
|
3+3
|
yes
|
|
20 EMR
|
|
32
|
1.8
|
25-128
|
3500
|
3+3
|
yes
|
|
32 MBRE
|
|
30
|
2
|
15-90
|
2800
|
3+3
|
yes
|
|
30 EMR
|
|
45
|
1.6
|
30-150
|
3000
|
3+3
|
yes
|
|
45 EMR
|
|
76.2
|
2
|
40-230
|
3000
|
3+3
|
yes
|
servo
|
75 EMR
|
